Caractéristiques
`Liaisons de données jusqu'à 11,3 Gb/s
`Émetteur DWDM EML et récepteur APD
Espacement des canaux ITU de 100 GHz avec casier de longueur d'onde intégré
`Jusqu'à 80 km sur SMF 9/125µm
`Empreinte SFP+ enfichable à chaud
`Interface optique enfichable de type LC/UPC duplex
`Boîtier métallique, pour EMI inférieur
`Conforme RoHS et sans plomb
`Supporte l'interface de surveillance de diagnostic numérique
`Alimentation unique +3,3 V
`Consommation électrique maximale 1,5 W
`Conforme à SFF+MSA et SFF8472
`Température de fonctionnement du boîtier
`Commercial : 0 ~ +70 oC
`Étendu : -10 ~ +80 oC

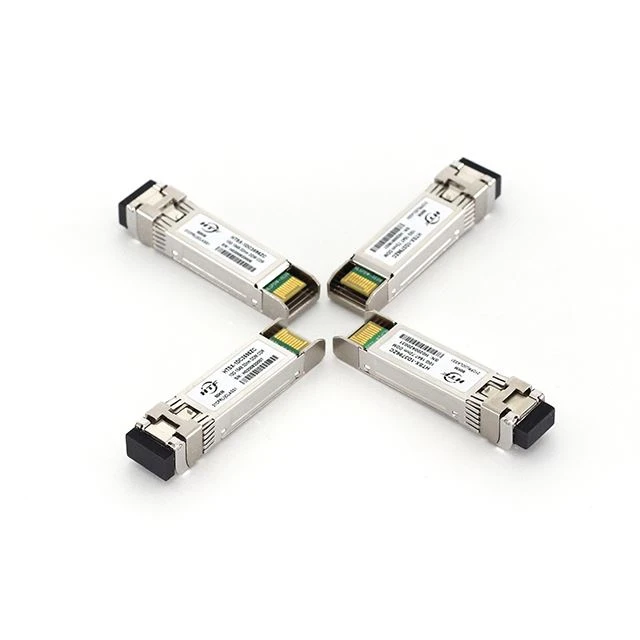

L'émetteur-récepteur SFP+ est conçu pour être utilisé dans des liaisons 10-Gigabit Ethernet jusqu'à 80 km sur fibre monomode. Le module se compose d'un laser DWDM EML, d'un APD et d'un préamplificateur dans un sous-ensemble optique hautement intégré. Les fonctions de diagnostic numérique sont disponibles via une interface série filaire 2-, comme spécifié dans SFF8472. Ce module est conçu pour la fibre monomode et fonctionne à une longueur d'onde nominale de 100 GHz sur la grille ITU, longueur d'onde DWDM en bande C.
Les émetteurs-récepteurs HTSX-1Dxx96Zx fournissent une interface de surveillance de diagnostic numérique améliorée unique, qui permet un accès en temps réel aux paramètres de fonctionnement de l'appareil tels que la température de l'émetteur-récepteur, le courant de polarisation du laser, la puissance optique transmise, la puissance optique reçue et la tension d'alimentation de l'émetteur-récepteur. Il définit également un système sophistiqué d'alarmes et d'avertissements, qui alerte les utilisateurs finaux lorsque des paramètres de fonctionnement particuliers se situent en dehors d'une plage normale définie en usine.
Le SFP+ MSA définit une carte mémoire 256-octets dans l'EEPROM qui est accessible via une interface série filaire 2-à l'adresse 8 bits 1010000X (A0h). L'interface de surveillance de diagnostic numérique utilise l'adresse 8 bits 1010001X (A2h), de sorte que la carte mémoire d'identification série définie à l'origine reste inchangée.
|
Paramètre |
Symbole |
Min. |
Typ. |
Max. |
Unité |
Remarques |
|
Consommation d'énergie |
p |
|
|
1.5 |
W |
|
|
Courant d'alimentation |
CCI |
|
|
450 |
maman |
|
|
Émetteur |
||||||
|
Tolérance de tension d'entrée asymétrique |
VCC |
-0.3 |
|
4.0 |
V |
|
|
Tolérance de tension d'entrée en mode commun CA (RMS) |
|
15 |
|
|
Mv |
|
|
Variation de tension d'entrée différentielle |
Vin,pp |
120 |
|
820 |
mVpp (en anglais seulement) |
|
|
Impédance d'entrée différentielle |
Zin |
90 |
100 |
110 |
Ohm |
1 |
|
Heure d'affirmation de désactivation de la transmission |
|
|
|
10 |
nous |
|
|
Tension de désactivation de transmission |
Vdis |
Vcc-1.3 |
|
VCC |
V |
|
|
Tension d'activation de transmission |
Ven |
Vé |
|
Vé +0.8 |
V |
2 |
|
Destinataire |
||||||
|
Variation de tension de sortie différentielle |
Vout,pp |
350 |
|
850 |
mVpp (en anglais seulement) |
|
|
Impédance de sortie différentielle |
Zout (en anglais) |
90 |
100 |
110 |
Ohm |
3 |
|
Temps de montée/descente de la sortie des données |
Tr/Tf |
28 |
|
|
Ps |
4 |
|
Tension d'assertion LOS |
VlosH |
Vcc-1.3 |
|
VCC |
V |
5 |
|
Tension de désaffirmation LOS |
VlosL |
Vé |
|
Vé +0.8 |
V |
5 |
|
Rejet de l’alimentation |
RPS |
100 |
|
|
mVpp (en anglais seulement) |
6 |
