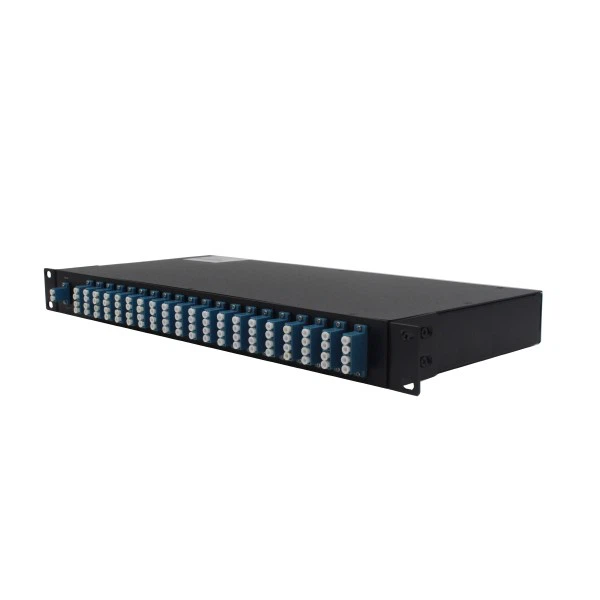

L'AWG 40ch peut être utilisé comme appareil de table autonome ou monté dans 1-l'espace unitaire d'un rack de données 19". La solution passive complète ne nécessite aucun câblage d'alimentation ni aucune configuration ; c'est une véritable solution plug and play.
Il est idéal pour augmenter la capacité de fibre entre deux sites sans avoir besoin d'installer ou de louer des fibres supplémentaires.
Caractéristiques
Multiplexeur et démultiplexeur combinés 40 canaux 100 GHz DWDM (MUX et DEMUX)
Facteur de forme compact autonome-1U, facile à installer
Plug'n play : ne nécessite aucune configuration
Produit vert : complètement passif, ne nécessite ni alimentation ni refroidissement
Faible Faible perte d'insertion, perte d'insertion inférieure ou égale à 6dB, typ 4.5dB
Variation uniforme de la perte d'insertion sur les {{0}}canaux - moins de 1 dB (0,6 dB typique) par MUX ou DEMUX
Isolation de canal élevée : isolation adjacente supérieure ou égale à 25 dB ; isolement non adjacent Supérieur ou égal à 35dB
Port de moniteur 1% en option pour MUX et DEMUX, surveillance en ligne des performances 40ch
Compatible avec les transpondeurs et émetteurs-récepteurs actifs 100 GHz ITU Grid DWDM de HTF et d'autres tiers
Haute fiabilité, MTBF de 100 ans
Conçu pour Telcordia/Bellcore GR-120
Applications
Transmission DWDM
Réseaux métro et longue distance
Optimisation de la fibre DWDM point à point
Optimisation linéaire de la fibre DWDM add/drop
Spécifications optiques
|
Paramètres |
Remarques |
Caractéristiques |
|
|
Min |
Max |
||
|
Chaînes |
40Ch |
||
|
Espacement des canaux |
100GHz |
||
|
Bande passante de référence |
Par rapport à la grille ITU |
± 0.1nm |
|
|
Fréquence de l'UIT |
Sur le réseau ITU en bande C |
196.0THz |
192,1 THz |
|
Longueur d'onde de l'UIT |
Sur le réseau ITU en bande C |
1530.33nm |
1561.42nm |
|
Précision de fréquence centrale |
Maximum de l'écart absolu de la longueur d'onde centrale de 3 dB par rapport à la grille de l'UIT sur tous les canaux |
-0.05nm |
plus 0.05 nm |
|
Perte d'insertion |
Maximum de la perte d'insertion sur la bande passante de l'UIT sur tous les canaux |
|
6.0dB |
|
Perte d'insertion@mon
|
Port de moniteur à 1 % |
|
22dB |
|
Uniformité de la perte d'insertion |
Variance de perte d'insertion maximale sur tous les canaux |
|
1.0dB |
|
Ondulation |
Maximum de la variance de perte sur la bande passante de l'UIT sur tous les canaux |
|
0.75 dB |
|
Bande passante 1dB |
1dB à partir de la perte d'insertion min, pleine largeur, polarisation moyenne |
0.36nm |
|
|
Bande passante 3dB |
3 dB à partir de la perte d'insertion min, pleine largeur, polarisation moyenne |
0.51nm |
|
|
Isolation des canaux adjacents |
Rapport entre la transmission de crête et la transmission maximale sur les deux bandes passantes adjacentes |
25dB |
|
|
Isolation des canaux non adjacents |
Rapport entre la transmission de crête dans les bandes passantes des canaux et la transmission maximale sur toutes les bandes passantes non adjacentes |
30dB |
|
|
Diaphonie totale |
Rapport de la puissance dans le canal à la puissance dans toutes les autres bandes passantes |
21dB |
|
|
Perte dépendante de la polarisation |
Rapport maximal des transmissions sur tous les états de polarisation, sur la bande passante de l'UIT |
|
0.5 dB |
|
Perte de retour |
|
40dB |
|
|
Retard du mode de polarisation (PMD) |
Dans la bande passante de référence sur tous les canaux |
|
0.5ps |
|
Dispersion chromatique |
Dans la bande passante de référence sur tous les canaux |
-20ps/nm |
20ps/nm |
Liste des chaînes
Remarque : le connecteur est inclus
|
Canal |
Sur le réseau ITU en bande C |
Canal |
Sur le réseau ITU en bande C |
||
|
Fréquence (THz) |
Longueur d'onde(nm) |
Fréquence (THz) |
Longueur d'onde(nm) |
||
|
C21 |
192.1 |
1560.61 |
C41 |
194.1 |
1544.53 |
|
C22 |
192.2 |
1559.79 |
C42 |
194.2 |
1543.73 |
|
C23 |
192.3 |
1558.98 |
C43 |
194.3 |
1542.94 |
|
C24 |
192.4 |
1558.17 |
C44 |
194.4 |
1542.14 |
|
C25 |
192.5 |
1557.36 |
C45 |
194.5 |
1541.35 |
|
C26 |
192.6 |
1556.55 |
C46 |
194.6 |
1540.56 |
|
C27 |
192.7 |
1555.75 |
C47 |
194.7 |
1539.77 |
|
C28 |
192.8 |
1554.94 |
C48 |
194.8 |
1538.98 |
|
C29 |
192.9 |
1554.13 |
C49 |
194.9 |
1538.19 |
|
C30 |
193.0 |
1553.33 |
C50 |
195.0 |
1537.40 |
|
C31 |
193.1 |
1552.52 |
C51 |
195.1 |
1536.61 |
|
C32 |
193.2 |
1551.72 |
C52 |
195.2 |
1535.82 |
|
C33 |
193.3 |
1550.92 |
C53 |
195.3 |
1535.04 |
|
C34 |
193.4 |
1550.12 |
C54 |
195.4 |
1534.25 |
|
C35 |
193.5 |
1549.32 |
C55 |
195.5 |
1533.47 |
|
C36 |
193.6 |
1548.51 |
C56 |
195.6 |
1532.68 |
|
C37 |
193.7 |
1547.72 |
C57 |
195.7 |
1531.90 |
|
C38 |
193.8 |
1546.92 |
C58 |
195.8 |
1531.12 |
|
C39 |
193.9 |
1546.12 |
C59 |
195.9 |
1530.33 |
|
C40 |
194.0 |
1545.32 |
C60 |
196.0 |
1529.56 |
