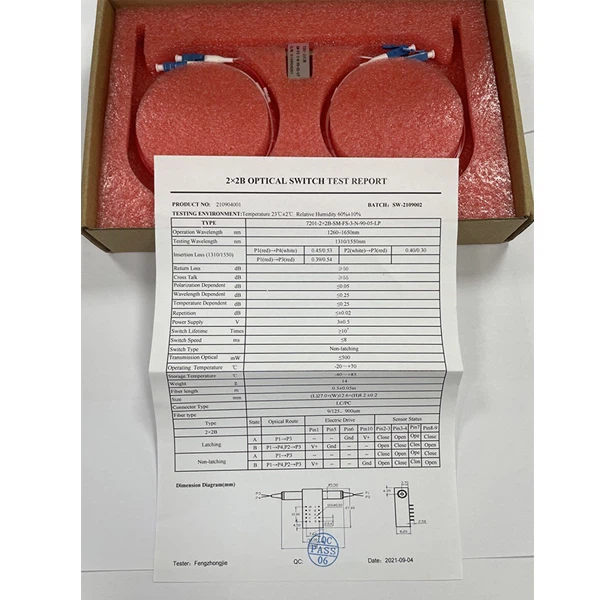

Caractéristiques
Paramètres | Unité | 2×2B | |
Gamme de longueurs d'onde | nm | 850±40 / 1300±40 | 1260 ~ 1650 |
Tester la longueur d'onde | nm | 850 / 1300 | 1310 / 1550 |
Perte d'insertion1, 2 | dB | Type : 0,6 Max : 1,0 | Type : 0,6 Max : 1,0 |
Perte de retour1, 2 | dB | MM ≥ 30 SM ≥ 50 | |
Diaphonie1 | dB | MM ≥ 35 SM ≥ 55 | |
LPD | dB | ≤0.05 | |
WDL | dB | ≤0.25 | |
Répétabilité | dB | ≤±0.02 | |
Tension de fonctionnement | V | 3.0 ou 5.0 | |
Durabilité | Cycles | ≥ 10 millions | |
Heure de commutation | Mme | Type : 3 Max : 8 | |
Puissance optique | mW | ≤500 | |
Température de fonctionnement | ℃ | -20 ~ +70 | |
Température de stockage | ℃ | -40 ~ +85 | |
Humidité relative | % | 5 ~ 95 | |
Poids | g | 14 | |
Dimension | mm | (L)27.0×(W)12.0×(H)8.2 ±0.2 | |
Noter:1 Dans la température de fonctionnement et SOP. 2 Hors connecteurs. | |||
Configurations des broches
Taper | État | Route optique | Entraînement électrique | Capteur d'état | ||||||
2×2B | Pin1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Broche 7-8 | Broche 8-9 | ||
Verrouillage | A | P1-P3 | -- | -- | GND | V+ | proche | Ouvert | Ouvert | proche |
B | P1-P4， P2-P3 | V+ | GND | -- | -- | Ouvert | proche | proche | Ouvert | |
Non verrouillable | A | P1-P3 | -- | -- | -- | -- | proche | Ouvert | Ouvert | proche |
B | P1-P4，P2-P3 | V+ | -- | -- | GND | Ouvert | proche | proche | Ouvert | |
Spécification électrique
| Caractéristiques | Tension | Courant | La résistance |
| verrouillage 5V | 4.5~5.5 V | 36~44 mA | 125 Ω |
| 5V sans verrouillage | 4.5~5.5 V | 26~32 mA | 175 Ω |
| verrouillage 3V | 2.7~3.3 V | 54~66 mA | 50 Ω |
| 3V sans verrouillage | 2.7~3.3 V | 39~47 mA | 70 Ω |
Informations de commande : 7201-2×2B-ABCDEFG
Exemple : 7201-2×2B-SM-FS-5-L-90-10-FP
| A | B | C | D | E | F | G |
| Type de fibre | Tester la longueur d'onde | Tension de fonctionnement | Type de commutateur | Type de tube | Longueur de fibre | Connecteur |
| SM : SM, 9/125 M5 : MM, 50/125 M6 : MM, 62,5/125 X : autres | 85:850±40nm Bande O:O (1260~1360nm) Bande C:C (1530~1565nm) Bande L:L (1565~1625nm) Bande U:U (1625~1675nm) FS : 1260~1650nm | 3: 3V 5: 5V | L : verrouillable N : non verrouillable | 25 : 250 um (fibre nue) 90 : 900 um X : autres | 05 : 0,5 m±5m 10 : 1,0 m±5m 12 :1,2 m±5m 15 : 1,5 m±5m X : Autres | OO : Aucun LP : LC/PC LU : LC/UPC LA : LC/APC FP : FC/PC FU : FC/UPC FA : FC/APC SP : SC/PC SU : SC/UPC SA : SC/APC STP : ST/PC STA : ST/APC X : autres |
HTF peut fournir plus de commutateur optique, envoyez-nous vos besoins, les ventes HTF vous soutiendront dès que possible.
| Type OSW | 1x1 | 1x2 | 2x4 | 2x2B | 2x2F |
| 4X4B | 4X4F | 1X4 | 1X6 | ...... | |
| Commutateur optique multicanal | 1<><> | 32<><> | 64<><> | ||
| Commutateur à fibre optique magnétique | |||||
| Commutateur optique MEMS et plus | |||||
