Fonctionnalités
Prend en charge les applications 4x25GBASE-SR
Conforme à QSFP28 MSA SFF-8636 et SFP28 MSA SFF-8431 et SFF- 8472
Débit multiple jusqu'à 25,78125 Gbps par voie
Distance de transmission jusqu'à 50m
plus alimentation simple 3.3V
Basse consommation énergétique
Câbles de certification UL (en option)
Température de fonctionnement commerciale : 0 degré à plus 70 degré
Conforme RoHS
Applications
4x25Gbe-SR
Autres liaisons optiques
Définitions de fonction de broche pour QSFP28
Broche | Symbole | Nom/description | Remarques |
1 | Terre | Terrain | 1 |
2 | Tx2n | Entrée de données inversée de l'émetteur | |
3 | Tx2p | Entrée de données non inversée de l'émetteur | |
4 | Terre | Terrain | 1 |
5 | Tx4n | Entrée de données inversée de l'émetteur | |
6 | Tx4p | Entrée de données non inversée de l'émetteur | |
7 | Terre | Terrain | 1 |
8 | ModSelL | Sélection de modules | |
9 | RéinitialiserL | Réinitialisation du module | |
10 | Rx Vcc | plus récepteur d'alimentation 3.3V | |
11 | SCL | 2-horloge d'interface série filaire | |
12 | SDA | 2-câbler les données de l'interface série | |
13 | Terre | Terrain | 1 |
14 | Rx3p | Sortie de données non inversée du récepteur | |
15 | Rx3n | Sortie de données inversée du récepteur | |
16 | Terre | Terrain | 1 |
17 | Rx1p | Sortie de données non inversée du récepteur | |
18 | Rx1n | Sortie de données inversée du récepteur | |
19 | Terre | Terrain | 1 |
20 | Terre | Terrain | 1 |
21 | Rx2n | Sortie de données inversée du récepteur | |
22 | Rx2p | Sortie de données non inversée du récepteur | |
23 | Terre | Terrain | 1 |
24 | Rx4n | Sortie de données inversée du récepteur | |
25 | Rx4p | Sortie de données non inversée du récepteur | |
26 | Terre | Terrain | 1 |
27 | ModPrsL | Module présent | |
28 | International | Couper la parole | |
29 | Transmission Vcc | plus transmetteur d'alimentation 3.3V | |
30 | Vcc1 | + alimentation 3.3V | |
31 | Mode LP | Mode basse consommation | |
32 | Terre | Terrain | 1 |
33 | Tx3p | Entrée de données non inversée de l'émetteur | |
34 | Tx3n | Entrée de données inversée de l'émetteur | |
35 | Terre | Terrain | 1 |
36 | Tx1p | Entrée de données non inversée de l'émetteur | |
37 | Tx1n | Entrée de données inversée de l'émetteur | |
38 | Terre | Terrain | 1 |
Remarque : La masse du circuit est isolée en interne de la masse du châssis.

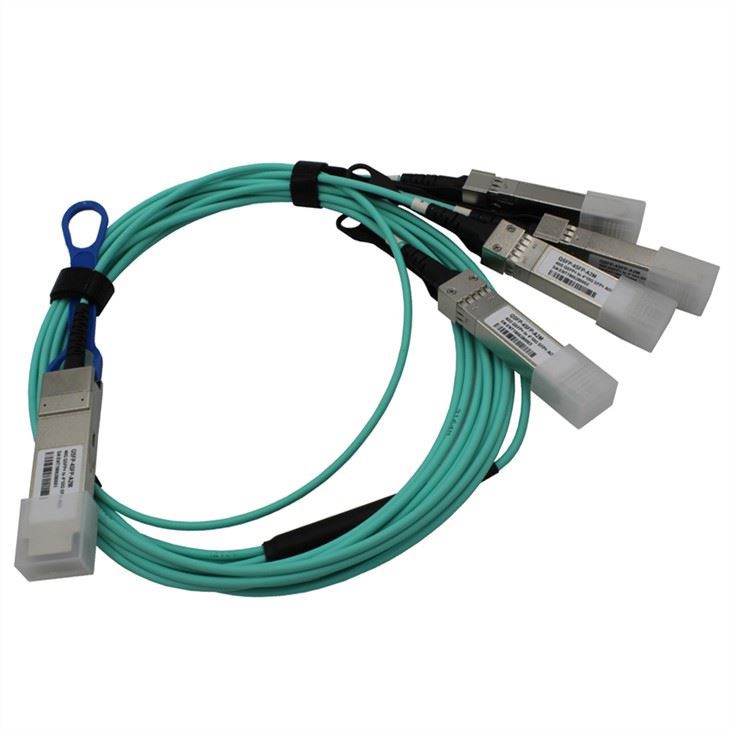

étiquette à chaud: Câble optique actif 100g qsfp28-4*sfp28 25g, Chine, fabricants, fournisseurs, usine, personnalisé, achat, prix, vrac, marque compatible
