Caractéristiques
Multiplexeur et démultiplexeur (MUX & DEMUX) combinés DWDM 100 GHz 4 canaux
Facteur de forme compact autonome 1U, Installation facile
Plug'n play: ne nécessite aucune configuration
Produit vert: complètement passif, ne nécessite ni courant ni refroidissement
Faible perte d'insertion, perte d'insertion ≤1,8dB,
Isolation canal élevé: isolation adjacente ≥30dB; isolation non adjacente ≥ 40 dB
Compatible avec les transpondeurs et émetteurs-récepteurs actifs DWDM Grid ITU ITU Grid de Htfuture et d'autres tiers
Haute fiabilité, MTBF de 100 ans
Conçu pour Telcordia / Bellcore GR-120
Applications
Transmission DWDM
Réseaux métropolitains et long-courriers
Optimisation de la fibre DWDM point à point
Optimisation linéaire de la fibre DWDM avec ajout / abandon
Spécification optique
Paramètre | 4 canaux | ||
M UX | D EMUX | ||
Longueur d'onde du canal (nm) | Grille ITU 100GHz | ||
Précision de la longueur d'onde centrale (nm) | ± 0,1 | ||
Espacement des canaux (nm) | 0,8 nm (100 GHz) | ||
Bande passante du canal (largeur de bande à -0,5 dB (nm) | > 0,25 | ||
Perte d'insertion (dB) | ≤1,8 | ||
Uniformité du canal (dB) | ≤0,6 | ||
Ondulation du canal (dB) | 0,3 | ||
Isolement (dB) | Adjacent | N / A | > 30 |
Non adjacente | N / A | > 40 | |
Sensibilité à la perte de charge par inertie (dB / ℃) | <> | ||
Changement de température en longueur d'onde (nm /) | <> | ||
Perte liée à la polarisation (dB) | <> | ||
Dispersion de mode de polarisation | <> | ||
Directivité (dB) | > 50 | ||
Perte de retour (dB) | > 45 | ||
Puissance maximale (mW) | 300 | ||
Module passif DWDM MUX / DEMUX
| Modèle | Canal | Ioss (dB) | Isolement (dB) | Longueur d'onde (nm) | ||
MU / DMU | MU + DMU | Adjacent | Non adjacente | |||
HT6000-ODM04 | 4CH MUX et DEMUX | ≤1,8 | ≤2,5 | 30 | 40 | Bande C de grille 100GHZ ITUT |
HT6000-OMU04 | 4CH MUX | ≤1,8 | ≤2,5 | 30 | 40 | Bande C de grille 100GHZ ITUT |
HT6000-ODU04 | 4CH DEMUX | ≤1,8 | ≤2,5 | 30 | 40 | Bande C de grille 100GHZ ITUT |

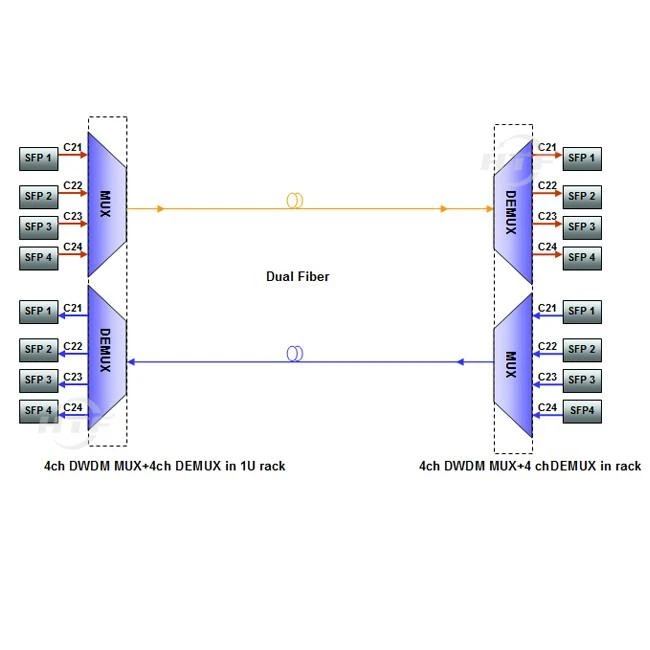

Comment la double fibre 4ch DWDM Mux Demux se connecte-t-elle?
Informations de commande
Exemple: HTFuture DWDM 100 GHz Mux 4 canaux (plus de la liste de canaux ci-dessus), fibre 900 µm, 0,5 mètre, avec connecteur SC / UPC, garniture ABS.
Espacement des canaux | Configuration | Nombre de canaux | Type de fibre | Longueur de la fibre | Connecteur | Emballage |
1 = 100 GHz | M = Mux | 04 = 4 canaux | 0 = 250um | 0 = 0,5 m | 0 = aucun | A = boîte ABS |
Chaudement bienvenue dans notre usine. OEM / ODM est pris en charge.
