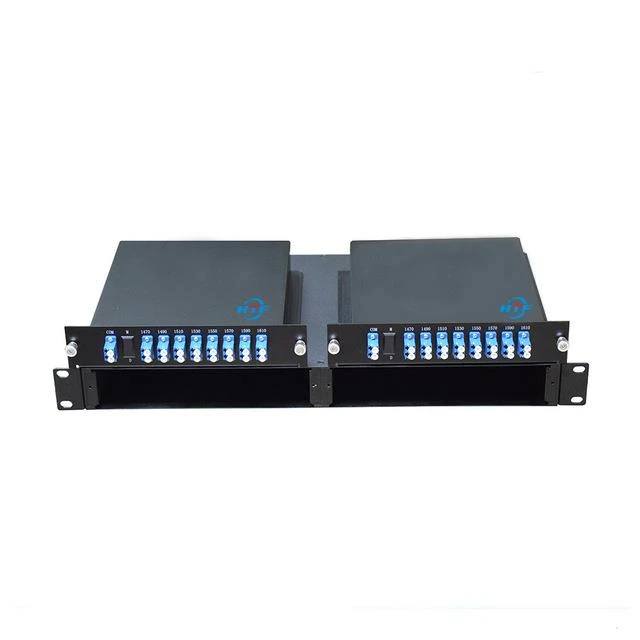

optique telecom Optical Add Drop Single Fiber Double Face
Caractéristiques
● Multiplexage optique d'insertion/extraction (OADM)
● Facteur de forme compact autonome-1U, installation facile
● Ajout/suppression de canaux OADM passifs 1/2/4/8 sur des sites distants
● Faible perte d'insertion pour les canaux CWDM
● simple face (Est ou Ouest) et double face (Est et Ouest
● Complètement passif, aucune alimentation ni maintenance requise
● Idéal pour les structures en anneau CWDM ou les applications en guirlande
Applications
Transmission CWDM
Réseaux métropolitains et longue distance
Optimisation de la fibre CWDM point à point
Optimisation linéaire d'ajout/d'extraction de fibre CWDM
Spécifications optiques
Paramètre | Valeur | ||||
Le numéro de canal | 1CH | 2CH | 4CH | 8CH | |
Longueur d'onde du canal | Grille de l'UIT | ||||
Espacement des canaux | CWDM (20 nm) | ||||
Longueur d'onde centrale Précision (nm) | ±6.5 | ||||
Bande passante du canal (@-0,5 dB de bande passante (nm) | ＞14 | ||||
Perte d'insertion (dB) | Dans—Drop@drop | ＜1.2 | ＜1.5 | ＜1.8 | ＜2.4 |
Ajouter --- Sortir@ajouter | ＜1.2 | ＜1.5 | ＜1.8 | ＜2.4 | |
In---out@autre | ＜1.3 | ＜1.8 | ＜2.0 | ＜2.4 | |
Ajouter/supprimer l'ondulation du canal (dB) | & lt;0,3 | ||||
Isolation @Ajouter/Supprimer un canal | Adjacent | & gt;30 | |||
Non adjacent | & gt;45 | ||||
Sensibilité à la température de perte d'insertion (dB/℃) | & lt;0,005 | ||||
Décalage de la température de la longueur d'onde (nm/℃) | & lt;0,002 | ||||
Perte dépendante de la polarisation (dB) | & lt;0.1 | ||||
Dispersion en mode de polarisation (ps) | & lt;0.1 | ||||
Directivité (dB) (Entrée à ajouter, Sortie à supprimer) | & gt;50 | ||||
Perte de retour (dB) | & gt;45 | ||||
Puissance maximale admissible (mW) | 500 | ||||
Liste des chaînes
| N° de canal UIT | Longueur d'onde | N° de canal UIT | Longueur d'onde |
27 | 1270nm/1271nm | 45 | 1450 nm/1451 nm |
29 | 1290nm/1291nm | 47 | 1470nm/1471nm |
31 | 1310nm/1311nm | 49 | 1490nm/1491nm |
33 | 1330nm/1331nm | 51 | 1510nm/1511nm |
35 | 1350nm/1351nm | 53 | 1530nm/1531nm |
37 | 1370nm/1371nm | 55 | 1550 nm/1551 nm |
39 | 1390nm/1391nm | 57 | 1570 nm/1571 nm |
41 | 1410nm/1411nm | 59 | 1590 nm/1591 nm |
43 | 1430nm/1431nm | 61 | 1610nm/1611nm |
Questions& Réponses
Q1 : Combien de canaux de données peuvent être ajoutés ou supprimés sur le tronc de fibre ?
A2 : Les modules OADM passifs peuvent ajouter ou supprimer 1, 2, 4, 8 canaux de données à n'importe quel point le long du tronc.
Il peut réaliser l'ajout et la suppression de données bidirectionnelles 1 ~ 8CH avec la double fibre.
Q2 : Quelle' ; est la taille de l'emballage pour l'OADM ?
A3 : Cet OADM peut être utilisé comme un appareil de table autonome ou monté dans un espace à 1 unité d'un quot 19 & ; support de données.
Q3 : Quel OADM pouvons-nous avoir ?
(1) CWDM monofibre simple face, Est ou Ouest

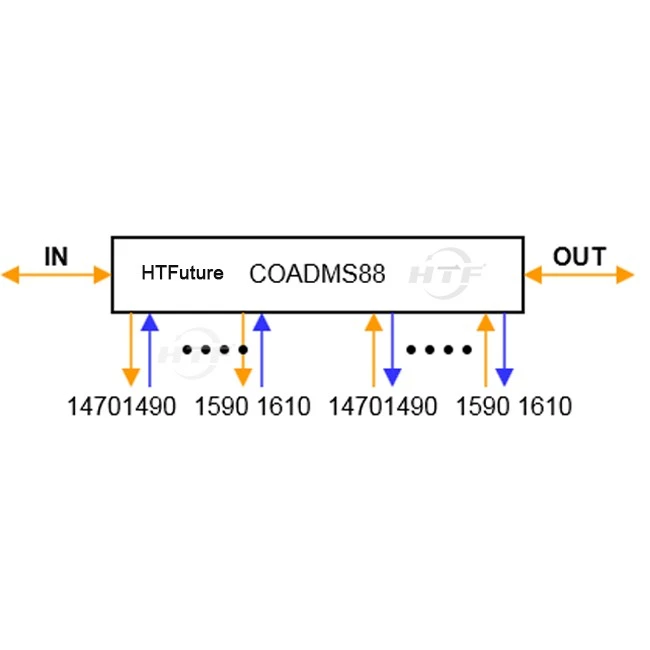

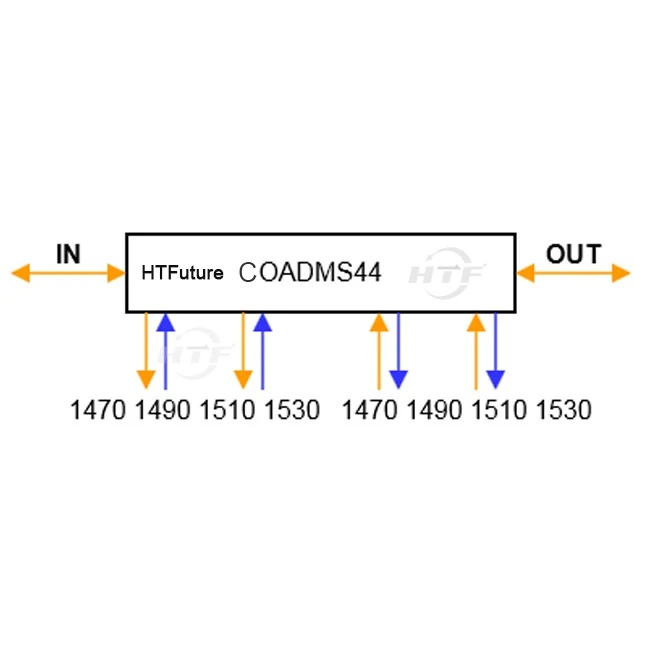

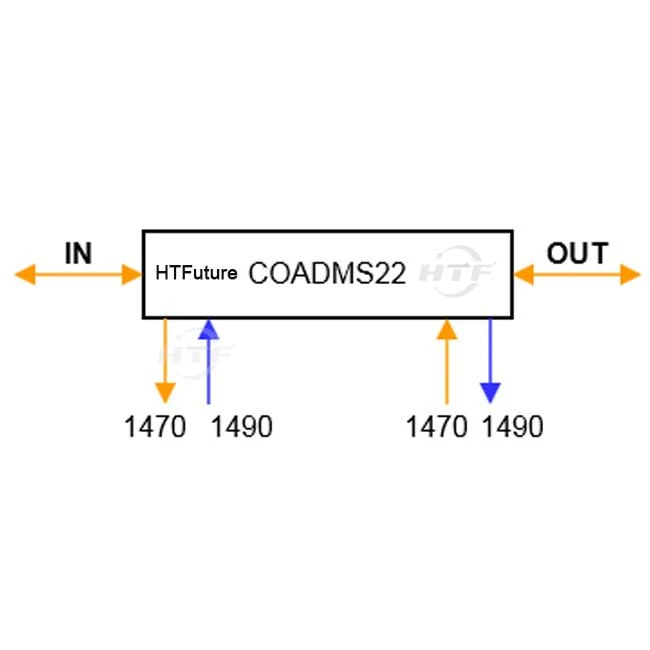

(2) OADM double face à fibre unique CWDM, est et ouest
(3) Rack OADM 1U double fibre simple face, est ou ouest
(4) Rack CWDM Dual Fiber OADM 1U 19 pouces, Est et Ouest
