Multiplexage par répartition en longueur d'onde (WDM), y compris CWDM (multiplexage par répartition en longueur d'onde grossier) et DWDM (multiplexage par répartition en longueur d'onde dense), etc. Il fait référence au couplage de plusieurs signaux de différentes longueurs d'onde sur une seule fibre pour une transmission simultanée.
Il dispose d'un multiplexeur et d'un démultiplexeur. Le multiplexeur (MUX) combine plusieurs longueurs d'onde de signal dans une seule fibre pour la transmission côté émetteur ; le démultiplexeur (DEMUX) sépare plusieurs signaux de longueur d'onde transmis dans une seule fibre côté récepteur. L'objectif principal du WDM est d'augmenter la bande passante disponible de la fibre, qui peut être étendue par le WDM sans qu'il soit nécessaire de poser davantage de fibres.
Quelle est la différence entre CWDM et DWDM ?
- Différents intervalles de longueur d'onde
CWDM : intervalle de longueur d'ondeSupérieur ou égal à 20 nm, utilisant généralement huit bandes de 1470 ~ 1610 nm avec un intervalle de 20 nm, (HTF : 1270 nm ~ 1610 nm)
DWDM : intervalle de longueur d'onde<10nm, usually="" using="" 1550~1570nm="" band="" with="" wavelength="" interval="" of="" 200ghz="" (1.6nm),="" 100ghz="" (0.8nm)="" or="" 50ghz="" (0.4nm),="" (htf:="">
- Les lasers modulés sont différents
En général, les lasers modulés CWDM utilisent des lasers non refroidis, tandis que le DWDM utilise des lasers refroidis. Le laser refroidi utilise le réglage de la température et le laser non refroidi utilise le réglage électronique.
Quels sont les avantages du CWDM par rapport au DWDM ?
Comparé au DWDM, le plus grand avantage du système CWDM est le faible coût, le coût de l'appareil est principalement dans le filtre et le laser. Un intervalle de longueur d'onde de 20 nm de large rend CWDM faible indice technique requis pour le laser, la structure de multiplexeur/démultiplexeur optique simplifie, le taux de rendement augmente, de sorte que le coût diminue.
DWDM peut convenir à la transmission longue distance. Comparé au CWDM, le DWDM avec un espacement de longueur d'onde plus étroit, qui peut transporter 8 à 160 longueurs d'onde sur une seule fibre, est plus adapté à la transmission longue distance. Avec l'aide de l'EDFA (Erbium Doped Fiber Amplifier), les systèmes DWDM peuvent fonctionner sur des milliers de kilomètres.
Quelle est la différence entre les scénarios d'application CWDM et DWDM ?
En combinant les différentes caractéristiques ci-dessus de CWDM et DWDM, leurs scénarios d'application sont également différents.
CWDM s'applique à : la couche d'accès au réseau métropolitain, les télécommunications, le réseau d'entreprise, le réseau de campus, etc.
DWDM convient aux réseaux interurbains interurbains longue distance et de grande capacité ou au nœud central de réseau métropolitain de grande capacité
Qu'est-ce que le CCWDM ?
CCWDM est appelé Compact Coarse Wavelength Division Multiplexer, qui est une mini version de CWDM. Il est basé sur la technologie WDM TFF (thin film filter) et fonctionne de la même manière que le CWDM, à la différence que les canaux adjacents du CCWDM sont cascadés dans l'espace libre en utilisant des faisceaux parallèles au lieu de fibres optiques. Sans la fibre utilisée pour la cascade, la taille du boîtier du boîtier CCWDM est 10 fois plus petite que celle du boîtier CWDM standard.
Quelle est la différence entre CWDM et CCWDM ?
Les systèmes CWDM utilisent des lasers à rétroaction distribuée (DFB) à faible coût et sans refroidissement, tandis que le CCWDM a une structure en cascade différente avec le collimateur et le filtre soudés sur un substrat commun.
Un filtre à trois ports pour CWDM à une longueur d'onde spécifique a un canal de longueur d'onde composé de deux lentilles et d'un TFF adapté à cette longueur d'onde spécifique. Le port de réflexion de chaque filtre est connecté au port commun du filtre suivant, et les filtres sont connectés les uns aux autres via des connecteurs à fibre optique, c'est-à-dire un multiplexeur CWDM.

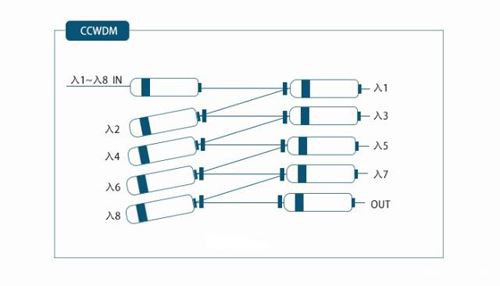

Le principe du CCWDM est d'utiliser la lentille d'entrée pour focaliser le signal lumineux de longueur d'onde λ1, λ2...λn sur la fibre d'entrée du premier filtre ; le signal lumineux de longueur d'onde λ1 traverse le premier filtre et est couplé à la première fibre de sortie par la première lentille de sortie pour séparer le signal lumineux de longueur d'onde λ1 ; le reste du signal lumineux est réfléchi par la première lame vers la lame suivante pour Les signaux optiques restants sont réfléchis par la première lame vers la lame suivante pour la séparation des signaux optiques ; et ainsi de suite jusqu'à ce que tous les signaux soient séparés. Le couplage entre les canaux de longueur d'onde est réalisé sous la forme d'une droite qui suit un chemin en "zigzag".
Du point de vue des coûts, CCWDM est moins cher que CWDM et DWDM. La 5G est une étape clé dans l'histoire des communications, avec un marché énorme et de nombreux défis, et les solutions WDM peuvent économiser beaucoup de ressources en fibre. HTF a la capacité de concevoir et de fabriquer du WDM. Demandez vos besoins et nous vous fournirons des services personnalisés.
