L'amplificateur optique est un dispositif important déployé pour la communication optique et la physique des lasers. Pas besoin de convertir d'abord les signaux optiques en signaux électriques, l'amplificateur optique peut amplifier directement les signaux optiques. Il est considéré comme un laser sans cavité optique ou avec rétroaction supprimée de la cavité. Les amplificateurs optiques sont souvent installés à des endroits où les signaux optiques sont faibles et doivent être améliorés. Cela garantit une transmission stable des signaux optiques dans les câbles restants. Ainsi, nous devons attacher une plus grande importance à l'amplificateur optique. Et cet article vous guidera pour connaître les secrets de l'amplificateur optique.
Fonctions de l'amplificateur optique

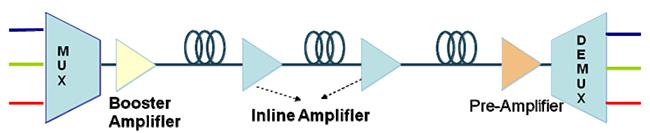

Dans un réseau optique, les amplificateurs optiques peuvent être utilisés comme amplificateurs d'appoint, préamplificateurs ou amplificateurs en ligne. Ces fonctions sont un peu différentes les unes des autres. Lorsqu'un amplificateur optique agit comme un amplificateur, il est utilisé pour amplifier les signaux qui quittent l'émetteur au niveau requis avant d'entrer dans les liaisons par fibre. L'amplificateur booster est particulièrement important pour une liaison WDM car le multiplexeur atténue les signaux optiques. Le préamplificateur est utilisé à l'autre extrémité d'une liaison pour amplifier le niveau du signal afin qu'il soit détecté au-dessus ou au-dessus du bruit thermique du récepteur. Quant à l'amplificateur en ligne, il est utilisé pour les liaisons de plus de 150 km au cas où les signaux deviennent faibles à longue distance. Tous les 80 à 100 km, un amplificateur en ligne sera placé pour s'assurer que le niveau du signal est au-dessus du plancher de bruit.
Trois types d'amplificateurs optiques
1) Amplificateur à fibre dopée à l'erbium (EDFA)
L'amplificateur à fibre dopée à l'erbium ou EDFA est maintenant l'amplificateur optique le plus largement utilisé pour les communications à longue distance sur fibre. Sa fibre optique (généralement une fibre monomode) au cœur est dopée avec de l'erbium élément de terre rare pour absorber la lumière à une fréquence et émettre de la lumière à une autre fréquence. La lumière est pompée à partir de diodes laser avec une longueur d'onde autour de 980 nm et parfois autour de 1480 nm. L'EDFA présente des avantages de gain élevé, de large bande passante, de puissance de sortie élevée, de rendement de pompage élevé, de faible perte d'insertion et d'insensibilité à l'état de polarisation, ce qui s'avère être une bonne solution pour les applications DWDM, CATV et SDH.
2) Amplificateur Raman
L'amplificateur Raman est conçu sur la base du gain Raman qui résulte de l'effet de la diffusion Raman stimulée. Lorsqu'un photon de signal de fréquence inférieure induit la diffusion inélastique d'un photon de pompe de fréquence supérieure dans un milieu optique en régime non linéaire, un autre photon de signal est produit avec l'énergie excédentaire transmise de manière résonnante aux états vibratoires du milieu. L'amplificateur Raman est souvent installé au milieu du flux d'un signal ou devant le récepteur pour amplifier les niveaux du signal. Il présente les avantages d'une plus grande plage de longueurs d'onde de fonctionnement, d'un gain optique constant et d'une réduction efficace du facteur de bruit.
3) Amplificateur optique à semi-conducteur (SOA)
L'amplificateur optique à semi-conducteur ou SOA est l'amplificateur optique basé sur un milieu de gain à semi-conducteur. La lumière est envoyée à travers un guide d'onde monomode semi-conducteur avec des dimensions transversales. SOA est généralement connecté à la sortie d'émetteurs-récepteurs 1310 nm pour amplifier le niveau du signal avant d'entrer dans la fibre optique. Il prend en charge tous les formats de signaux de longueur d'onde 1310 nm et est compatible avec tous les débits de données. Ainsi, SOA est une solution idéale pour l'amplification optique de réseau DWDM.
Conclusion
Pour résumer, l'amplificateur optique permet la transmission optique sur longue distance en amplifiant les signaux. Cet article présente les principes fondamentaux de ses fonctions et certains types couramment utilisés. Vous pouvez avoir une compréhension globale de l'amplificateur optique. Pour plus d'informations, veuillez visiter HTFWDM.COM.
