Un commutateur optique est un dispositif qui peut basculer sélectivement un signal optique d’un circuit à l’autre. En d’autres termes, le commutateur optique peut transmettre des signaux optiques entre les différents canaux du réseau de communication. Avec la popularité croissante d’Internet et du téléphone, la quantité de données de gestion de réseau de communication est également en expansion. La technologie de commutation optique fait pleinement usage de la capacité du système optique et fournit une solution parfaite pour la communication optique.
Principe de fonctionnement et fonction du commutateur optique
Nous savons tous que lorsqu’un signal optique est transmis d’un ordinateur à l’autre par le biais d’un réseau de fibre optique, il peut être nécessaire de déplacer le signal entre les différentes voies de fibre. Pour ce faire, le commutateur doit transmettre le signal avec une perte minimale. Le commutateur optique est une technologie nécessaire. Les commutateurs optiques que nous voyons souvent fonctionner par des méthodes mécaniques qui ne déplacent que des fibres optiques ou d’autres composants optiques, mais ils peuvent fournir une stabilité sans précédent et des performances inégalées à faible coût.
Les commutateurs optiques sont principalement utilisés pour établir des voies optiques, et ils ont une évolutivité élevée et une capacité de commutation très fiable. Voici les principales fonctions du séparateur optique du réseau de croisement optique.
Le commutateur optique optomécanique est un commutateur à l’ancienne, mais son plus largement utilisé. Il peut produire différents choix de chemin optique dans plusieurs segments de chemin optique orientés dans différentes directions spatiales. Par conséquent, le commutateur optique optomechanique peut être utilisé pour la surveillance de puissance optique multicanal dans Ethernet, réseau à large zone, commutation de plusieurs sources laser ou récepteurs optiques.

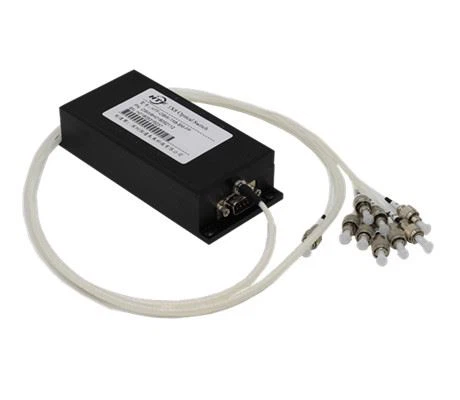

Il est également largement utilisé dans la fibre optique, composant ou système d’essai et de mesure et multi-point système de détection de fibres optiques. En général, les commutateurs optiques optomécaniques ont des configurations différentes en fonction du nombre de signaux redirigés. Par exemple, 1×1, 1×2, 1×4, 1×16, etc. Autrement dit, le module de commutateur optique optomécanique 1×8 connecte les canaux optiques en redirigeant un signal optique d’entrée vers un signal sélectionné à partir de 8 fibres de sortie. Ce commutateur optique peut atteindre une excellente fiabilité, perte d’insertion et crosstalk .
