1. Quelle's Polarité？
Dans toute installation, il est important de s'assurer que l'émetteur optique à une extrémité est connecté au récepteur optique à l'autre. Cette adaptation du signal d'émission (Tx) à l'équipement de réception (Rx) aux deux extrémités de la liaison à fibre optique est appelée polarité.
2. Aperçu de la polarité
Deux types de liaisons fibre sont décrits dans la norme TIA : les connexions de signaux duplex série et les connexions de signaux parallèles. Cet article traite de l'impact de la polarité en ce qui concerne les signaux duplex série et les signaux parallèles.
2.1 Cordons de raccordement fibre
Deux types de cordons de raccordement à fibre duplex sont définis dans la norme TIA : le type A vers A illustré à la Figure 1 et le type A à B illustré à la Figure 2.
Remarque : les cordons de raccordement A-à-A ne sont pas couramment déployés et ne doivent être utilisés que lorsque cela est nécessaire dans le cadre d'une méthode de polarité (voir ANSI/TIA-568-C.0).
2.2 Fibre MTP/MPOAdaptateur
2.2.1 Adaptateurs de type A
Il existe deux types d'adaptateurs de baie, de type A et de type B. Les adaptateurs de type A doivent raccorder deux connecteurs de baie avec les touches de connecteur key-up à key-down.
2.2.2 Adaptateurs de type B
Les adaptateurs de type B doivent s'accoupler à deux connecteurs de matrice avec les clés de connecteur de clé à clé (clés alignées).
2.3 MTP/MPOcordon de raccordement réseau
Il y a trois différentsMPO/MTP à 12 fibres vers MPO/MTPcâbles backbone définis dans la norme TIA. Les trois câbles différents : les types A, B et C sont utilisés respectivement pour les trois méthodes de connectivité différentes A, B et C.
2.4 MTP/MPO 24 fibrescordon de raccordement réseau

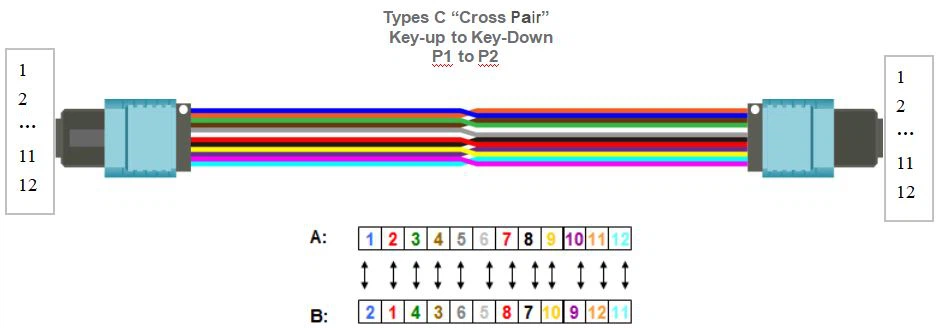

Il y a trois 24 fibres différentesMPO/MTP à MPO/MTPcâbles de dorsale définis dans la norme TIA (TIA-568.3-D). Les trois câbles différents : les types A, B et C sont utilisés respectivement pour les trois méthodes de connectivité différentes A, B et C.

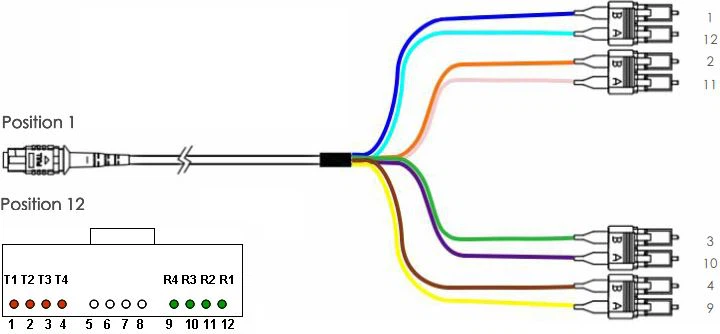

Il existe deux câbles de dérivation MPO/MTP à 8 fibres différents :
40G à 4x10G

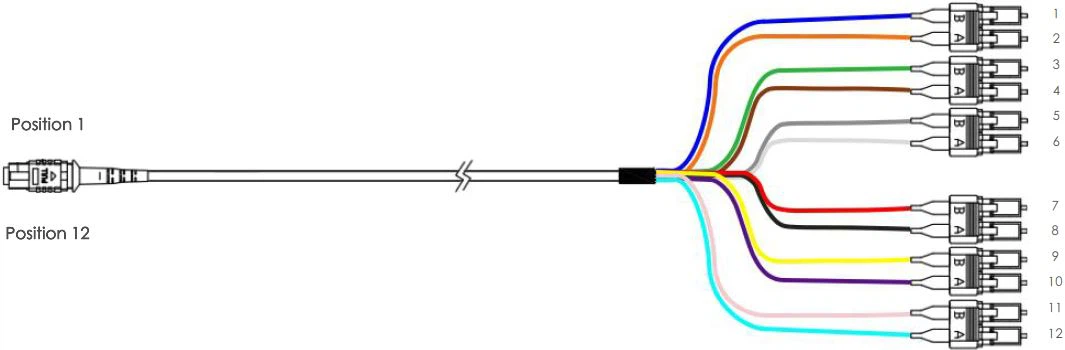

Il existe deux câbles de dérivation MPO/MTP à 12 fibres différents
Il y a deux différentsCâbles de dérivation MPO/MTP à 24 fibres
