À l’ère d’Internet d’aujourd’hui, le déploiement du réseau d’entreprise et la construction de centres de données sont inséparables des modules optiques et des commutateurs. Le module optique est principalement utilisé pour convertir les signaux électriques et optiques, tandis que le commutateur est utilisé pour transmettre des signaux photoélectriques. Parmi de nombreux modules optiques, le module optique SFP + est l’un des modules optiques les plus utilisés. Différents modes de connexion peuvent répondre à différentes exigences réseau lorsqu’ils sont utilisés avec des commutateurs.
Quel est le module optique de SFP +?
Comme une sorte de module de fibre optique 10G, il est indépendant du protocole de communication. Il est généralement connecté avec des commutateurs, des routeurs de fibre, des cartes réseau optiques, etc., et est appliqué dans 10Gbps Ethernet et 8.5g BPS fibre canal système, qui peut répondre aux exigences de vitesse plus élevée du centre de données et de réaliser l’expansion du réseau et la conversion du centre de données.
Types de modules SFP + optiques
Dans des circonstances normales, les modules optiques de SFP + sont classés selon l’application pratique. Les types communs sont 10g SFP +, bidi SFP +, CWDM SFP +, DWDM SFP +.
10g SFP + module optique
Ce type de module optique n’est pas seulement le module optique SFP + ordinaire, mais peut également être considéré comme la version améliorée du module optique 10G SFP, qui est la conception grand public sur le marché à l’heure actuelle.
Bidi SFP + module optique
Ce type de module optique adopte la technologie WDM, le taux peut atteindre 11,1 gbps, et la consommation d’énergie est faible. Il a deux prises en fibre optique, qui sont généralement utilisés par paires. Lorsque la construction du réseau est effectuée dans le centre de données, l’utilisation de la fibre optique peut être réduite et le coût de construction peut être réduit.
CWDM SFP + module optique
Ce type de module optique adopte la technologie du multiplexage de division de longueur d’onde grossière, qui est souvent utilisé avec la fibre mono-mode, qui peut économiser des ressources en fibres, est plus flexible et fiable dans le réseautage, et a une faible consommation d’énergie.
DWDM SFP + module optique
Ce type de module optique adopte la technologie dense de multiplexage de division de longueur d’onde, qui est principalement employée dans la transmission de données à longue distance. La distance maximale de transmission est jusqu’à 80 km. Il a les caractéristiques de la grande vitesse, la grande capacité et la forte expansibilité.
La solution de la combinaison du module optique et du commutateur
Différents types de modules optiques et commutateurs peuvent être utilisés dans différents systèmes de réseautage. Ce qui suit est une démonstration du schéma d’application pratique de la combinaison des modules optiques et du commutateur du SFP +.
Schéma 1 : connexion entre 10g SFP + module optique 10G et switch
Insérez quatre modules optiques SFP + 10g dans le port SFP + de 10 Gbps d’un interrupteur, puis insérez un module optique qsfp + 40g dans le qsfp + port de 40 Gbps d’un autre interrupteur, et enfin connectez-vous avec un sauteur de fibre de branche au milieu. Ce mode de connexion réalise principalement l’expansion du réseau de 10g à 40g, qui peut répondre rapidement et facilement aux exigences de mise à niveau réseau du centre de données.

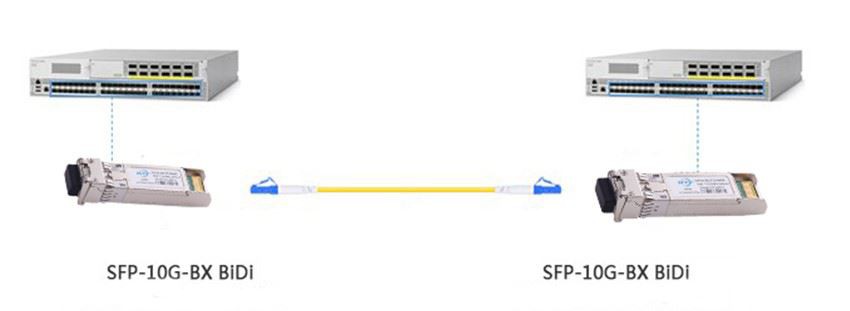

Schéma 2 : connexion entre bidi SFP + 10 Gigabit module optique bidirectionnel à fibre unique et commutateur
Les modules optiques bidi sont insérés respectivement dans les ports SFP + des deux commutateurs, puis les modules optiques sur les deux commutateurs sont reliés par le pull en fibre optique LC correspondant au port de connexion du module optique. C’est le moyen le plus simple et le plus efficace de connecter des données dans le centre de télécommunications.
Schéma 3 : connexion entre CWDM SFP + module optique de 10 Gigabit et commutateur
La boîte de tronc, le transmetteur de fibre optique et le multiplexeur grossier de division de longueur d’onde de CWDM sont utilisés pour relier le module optique CWDM SFP + au commutateur. Le port RJ45 de l’interrupteur Ethernet 10g 10 Gigabit est converti en longueur d’onde CWDM requise par le multiplexeur de division à longueur d’onde grossière CWDM.
Schéma 4 : connexion entre DWDM SFP + module optique de 10 Gigabit et commutateur
Insérez le module optique DWDM SFP + dans le smp + port de l’interrupteur, puis connectez-le avec le multiplexeur de division de longueur d’onde dense DWDM avec le pull en fibre blindée. Ce mode de connexion réalise la protection du signal optique dans la transmission longue distance, ce qui peut réduire la perte d’onde optique dans la plus grande mesure, et convient à la transmission optique de signaux à longue distance.
Notes sur la connexion entre le module optique et le commutateur
1. Faites attention à savoir si la longueur d’onde et la distance de transmission des modules optiques utilisés par les commutateurs aux deux extrémités sont les mêmes, ainsi que les problèmes de fibre unique, double fibre et mono-mode multi-mode. Si les deux extrémités ne sont pas égales, le convertisseur correspondant doit être utilisé;
2. Lorsque vous utilisez le module optique, essayez d’éviter l’électricité statique et la collision. En cas de collision, il n’est pas recommandé de continuer à utiliser le module optique;
3. Faites attention à l’insertion positive et négative du module optique, et l’anneau de traction et l’étiquette doivent faire face vers le haut;
4. Lors de l’insertion du module optique dans l’interrupteur, poussez-le au fond autant que possible. En général, il y aura de légères vibrations. Après l’insertion, le module optique peut être retiré doucement pour vérifier s’il est installé en place;
5. Lors du démontage du module optique, le bracelet doit être tiré à la position de 90 ° au port optique, puis le module optique doit être retiré.
