Un séparateur est un composant d'un réseau PON et est un dispositif passif qui connecte l'OLT à l'ONU. Sa fonction est de distribuer les données descendantes et de concentrer les données montantes. Le séparateur possède une interface optique de liaison montante et plusieurs interfaces optiques de liaison descendante. Les signaux optiques provenant de l'interface optique de liaison montante sont distribués à toutes les interfaces optiques de liaison descendante pour transmission, et les signaux optiques provenant de l'interface optique de liaison descendante sont agrégés à la seule interface optique de liaison montante pour transmission. Ce n'est que lorsque le signal optique est transféré de l'interface optique de liaison montante à l'interface optique de liaison descendante que l'intensité du signal optique/la puissance optique diminuent, et il en va de même lors du transfert de l'interface optique de liaison descendante vers l'interface optique de liaison montante. L'intensité du signal optique peut être identique ou différente d'une interface optique de liaison descendante à une autre.
Principe de fonctionnement du répartiteur
Dans les fibres optiques monomodes conductrices de signaux optiques, l'énergie lumineuse n'est pas entièrement concentrée dans le coeur pour se propager, une petite quantité se propage à travers la gaine proche du coeur, dans deux fibres avec les coeurs suffisamment rapprochés, le champ de mode du la lumière transmise dans une fibre peut entrer dans l'autre fibre et le signal optique est redistribué dans les deux fibres.
Types de séparateur
Les séparateurs sont divisés en deux catégories principales selon le processus de fabrication : FBT (fused cone beam splitter) et PLC (planar waveguide power splitter).

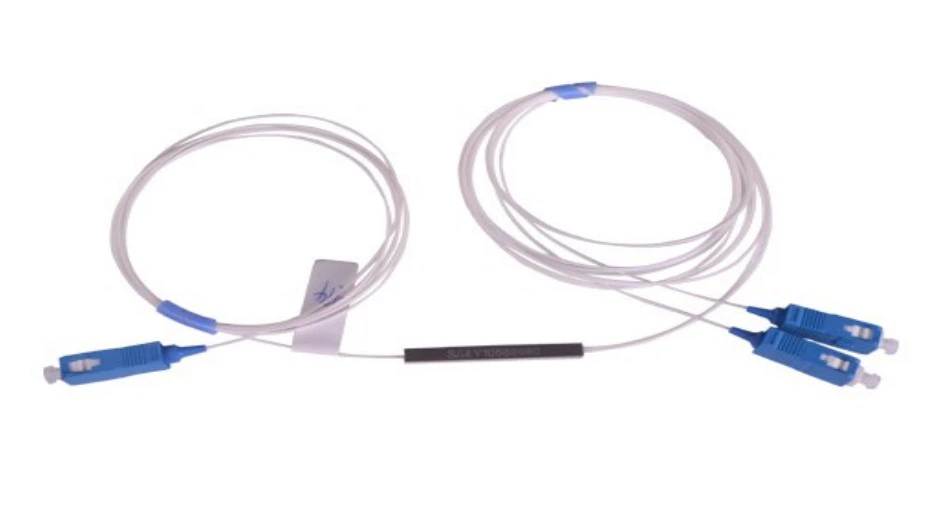

La technologie FBT consiste à regrouper deux ou plusieurs fibres ensemble, puis à les fondre et à les étirer sur une machine de tirage conique, en surveillant le rapport de fractionnement de couplage de chaque fibre pendant le processus d'étirement, en mettant fin à la fusion et à l'étirement après que le rapport de fractionnement ait atteint l'exigence, une extrémité de la fibre est conservée (le reste est coupé) comme entrée et l'autre extrémité est utilisée comme sortie multiple. La technique d'étirage à l'état fondu est généralement utilisée lorsque les rapports de fractionnement ne sont pas égaux.

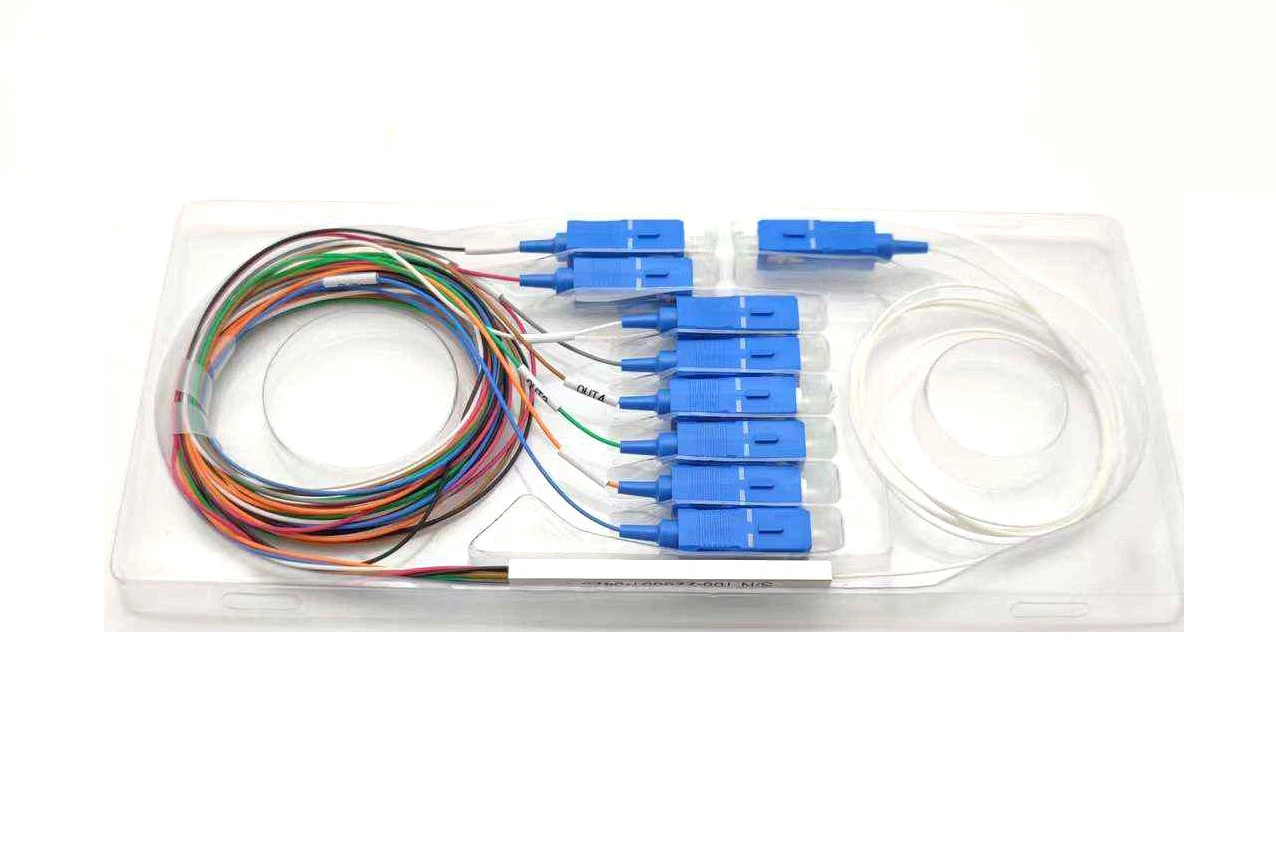

La technologie des guides d'ondes optiques planaires est basée sur une technologie intégrée optiquement, utilisant un procédé à semi-conducteurs pour produire des dispositifs de dérivation de guide d'ondes optiques, la fonction de division est effectuée sur une puce. la technologie PLC produit un rapport de division égal.
Principe du processus de séparation de faisceau de type PLC
Selon la gamme d'application peut être divisé en: type de boîte, type de plateau, type de rack, montage mural, etc.
Le séparateur de type boîte est principalement utilisé dans le rack ODF dans la salle des serveurs, la boîte de transfert de câble, etc.
ShenzhenHTFutureCo., Ltd. peut fournir un séparateur PLC en fonction de vos besoins, à la fois de type FBT et PLC.
Prend en charge 1x2, 1x4, 1x8, 1x12, 1x16, 1x32, 2x16, 2x32, etc.
Prise en charge du tube métallique, de la boîte ABS, de la boîte d'insertion, du boîtier de châssis 1U.
