1. Introduction du câble optique actif 40G à 10G (AOC)

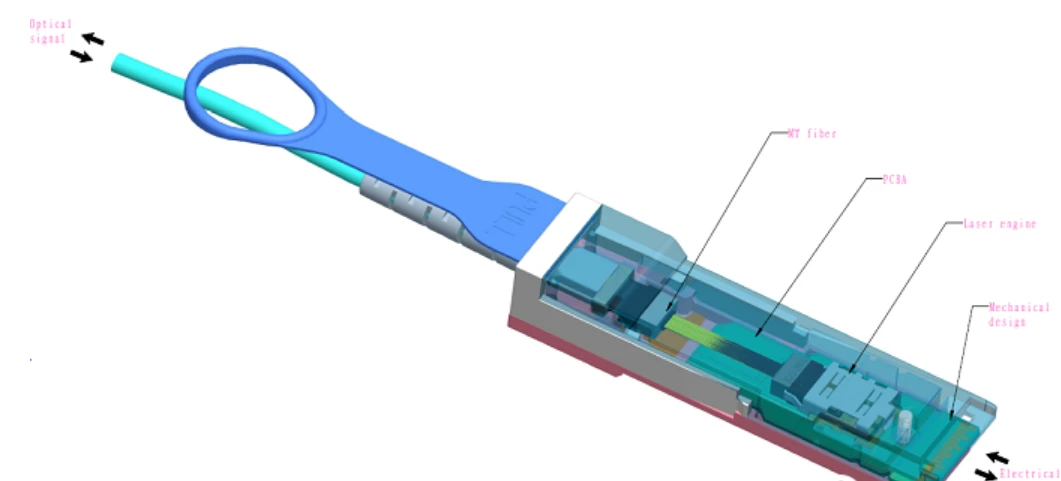

Le câble optique actif QSFP-40GB-AOC-4SFP plusest spécialement utilisé pour l'interconnexion des ports 40G QSFP aux ports 10G SFP plus. Un terminal QSFP et quatre terminaux SFP plus sont interconnectés par un câble optique multimode multicœur, comme illustré dans la figure ci-dessous, à l'intérieur du terminal QSFP. Le moteur lumineux est composé de VCSEL et de matrices PD pour transmettre quatre paires de et recevoir des signaux à travers plusieurs fibres optiques parallèles :
Quatre groupes de signaux optiques d'émetteur-récepteur sont transmis depuisle QSFPfin à quatre terminaux SFP plus indépendants via des fibres optiques parallèles, afin de réaliser l'application en duplex intégral de 40G au 4-canal 10G. La structure de branche correspondante est la suivante :
Le côté QSFP adopte la technologie d'affichage fiable VCSEL. Il est traité par le processus COB et chaque groupe de signaux internes est transmis indépendamment, de sorte que les canaux peuvent fonctionner indépendamment sans interférer les uns avec les autres. Grâce au contrôle du registre interne du QSFP, vous pouvez spécifier si le canal correspondant est activé ou désactivé. .
En utilisant une fibre OM3 de haute qualité, la distance de transmission du QSFP-40GB-AOC-4SFP plus peut atteindre 300 mètres, ce qui peut répondre aux exigences de distance de la plupart des transmissions intérieures. Une très bonne option pour le câblage.
