Jusqu'à récemment, les émetteurs-récepteurs optiques cohérents CFP/CFP2 DWDM étaient la technologie de choix pour transporter le trafic 100G sur de longues distances ou dans le cadre d'un réseau DWDM. Mais maintenant, il y a un petit nouveau sur le bloc : PAM4, la technologie derrière la dernière technologie QSFP28 DWDM. Alors quel est le bon choix ?
Eh bien, cela dépend de l'application. L'utilisation d'émetteurs-récepteurs enfichables pour le DWDM intégré, où la fonctionnalité DWDM se trouve dans l'émetteur-récepteur et non dans une plate-forme de conversion DWDM séparée, offre la solution ultime en termes de coût et de simplicité. Ils sont tous adaptés à cette approche. Ils peuvent être utilisés pour la mise en réseau DWDM intégrée ou dans le cadre d'une installation DWDM existante. Tous offrent les avantages habituels de la mise en réseau enfichable : installation simple, gestion aisée des pièces de rechange, coût de possession réduit et retour sur investissement rapide.
QSFP28 PAM4 (modulation d'amplitude d'impulsion)
Les fournisseurs de commutateurs qui utilisaient le facteur de forme QSFP pour les avantages d'une densité de ports accrue avaient auparavant l'inconvénient qu'aucun émetteur-récepteur longue distance ou DWDM QSFP28 n'était disponible. L'introduction d'un émetteur-récepteur DWDM QSFP28 sur le marché est une avancée significative pour surmonter les difficultés de la mise en réseau DWDM dans leur équipement. Les clients qui souhaitent construire un réseau DWDM intégré peuvent utiliser cet émetteur-récepteur directement dans le commutateur. Une solution très simple et rentable, mais qui s'accompagne d'un compromis : elle nécessite une amplification pour sortir des blocages et une compensation de dispersion pour aller au-delà de 5-6 km. Un multiplexeur DWDM séparé avec un système d'amplification et une compensation de dispersion est donc nécessaire pour connecter les centres de données entre eux. Et s'il est ajouté à un réseau DWDM existant, le réseau doit avoir déjà été préparé pour cela avec le bon DCM et l'amplification déjà en place. Sinon, la conception nécessitera des modifications si un DWDM QSFP28 est ajouté ultérieurement.
CFP DCO (Optique Cohérente Numérique)
Le plus grand de la famille des émetteurs-récepteurs 100G, et pour cause. Le CFP intègre une puce DSP (Digital Signal Processing) haute vitesse. C'est ce qui différencie le CFP du CFP2 (ACO) et du QSFP28. Cela signifie que les CFP ne nécessitent pas de DCM (modules de compensation de dispersion) séparés. Au lieu de cela, ils ont une compensation de dispersion électronique intégrée qui augmente considérablement la portée entre les sites d'amplification. Le DSP nécessite plus de puissance et augmente le coût du composant, mais signifie que les fournisseurs de commutateurs n'ont pas besoin d'ajouter de DSP à leur équipement.
It is the DSP that makes the coherent CFP a real workhorse. It provides the electronic dispersion compensation that removes the need for separate dispersion compensation and therefore increases line distances. Coherent CFPs enable transmission distances of >1000 km entre sites.
Les CFP DWDM permettent aux fournisseurs de commutateurs utilisant des cages CFP d'offrir une assistance longue distance sur leur équipement, alors qu'auparavant, seules les options SR4/LR4 étaient disponibles. Pouvoir fournir une connectivité DWDM dans un émetteur-récepteur CFP est une amélioration importante des fonctionnalités et supprime cette dépendance vis-à-vis de systèmes de transmission tiers supplémentaires pour le transport du trafic 100G sur de longues distances. Les émetteurs-récepteurs DWDM cohérents coûtent en fait moins cher que les émetteurs-récepteurs ER4 et ZR4 CFP, ce qui signifie des distances plus longues avec prise en charge DWDM à un prix inférieur.
CFP2 Coherent ACO (optique cohérente analogique)
Le CFP2 ACO fait la moitié de la largeur du CFP, donc quand on parle de 41 mm au lieu de 82 mm, cela représente une quantité importante d'espace. Les émetteurs-récepteurs DWDM cohérents CFP2 d'aujourd'hui sont analogiques et nécessitent un DSP séparé sur la carte hôte pour tirer pleinement parti des fonctionnalités cohérentes. Cela convient aux vendeurs de commutateurs qui ont installé un tel DSP, mais cela ajoute des coûts et une consommation d'énergie supplémentaires à la carte.
CFP2 Cohérent DCO (Numérique Cohérent Optique)
La sortie est prévue pour 2017-18, le CFP2 DCO offre les mêmes fonctionnalités cohérentes que le CFP2-ACO mais avec un DSP intégré. Ce composant s'ouvrira à tous les fournisseurs de commutateurs utilisant CFP2 sans DSP. Étant donné que DWDM n'est requis que dans une fraction des installations, les clients ne paient que ce dont ils ont besoin lorsqu'ils en ont besoin. Un autre avantage de la détection cohérente est qu'elle peut évoluer à des vitesses supérieures à 100G et CFP2 DCO est capable de gérer des vitesses de ligne de 200G pour une utilisation encore meilleure de la longueur d'onde.

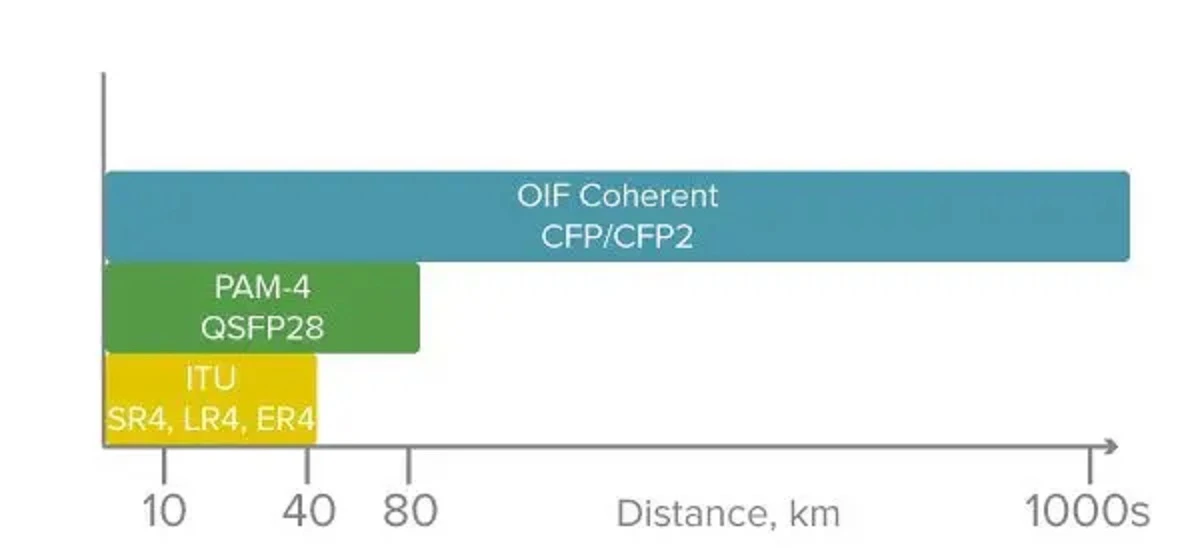

Distances
Cela dépend vraiment de l'application et des besoins des opérateurs de centres de données.
Émetteurs-récepteurs et assemblages :
Pour les distances<40km, standard single-channel ITU transceiver and cable assemblies are available and can be converted from QSFP or CFP to DWDM for longer distance or DWDM networking.
PAM-4 QSFP28 :
Un amplificateur est nécessaire pour les distances jusqu'à 5-6 km et une compensation de dispersion pour les distances jusqu'à 80 km.
Cohérent:
A metro variant provides connectivity up to 80km and a long-haul version for >1000km.
