Description générale des émetteurs-récepteurs à fibre optique 100G QSFP28 LR4 10km
L'émetteur-récepteur optique HTF's 100G QSFP28 LR4 intègre le chemin du récepteur et de l'émetteur sur un seul module. Du côté de la transmission, quatre voies de flux de données série sont récupérées, resynchronisées et transmises à quatre pilotes laser. Les pilotes laser contrôlent 4 lasers à rétroaction distribuée (DFB) avec une longueur d'onde centrale de 1296 nm, 1300 nm, 1305 nm et 1309 nm. Les signaux optiques sont multiplexés sur une fibre monomode via un connecteur LC standard de l'industrie. Côté réception, les quatre voies de flux de données optiques sont démultiplexées optiquement par le démultiplexeur optique intégré. Chaque flux de données est récupéré par un photo-détecteur PIN et un amplificateur trans-impédance, resynchronisé.
Caractéristiques
Conforme à 100GBASE-LR4
Prise en charge des débits de ligne de 103,125 Gb/s à 111,81 Gb/s
LAN WDM TOSA / ROSA intégré pour une portée jusqu'à 10 km sur SMF
Interface électrique CAUI (10x10G) et interface optique 4 voies 25,78 Gb/s
Prise optique LC duplex
Prise en charge de l'interface de surveillance de diagnostic numérique
Pas d'horloge de référence externe
Conforme RoHS-6 et sans plomb
Conforme à QSFP28 MSA avec connecteur LC
Alimentation simple +3.3V
Consommation électrique maximale 3,5 W
Boîtier entièrement métallique pour des performances EMI supérieures
Température de fonctionnement du boîtier
Commercial : 0 ~ +70oC
Applications
Centre de données
Réseau local (LAN)
Commutateurs Ethernet et applications de routeur
Caractéristiques
Numéro d'article | Débit de données (Gb/s) | Longueur d'onde (nm) | Distance de transmission (km) | Température (oC) (Cas d'exploitation) |
HTQS-HS4CL | 100 | 1296、1300 1305、1309 | 10 km SMF | 0~70 commercial |

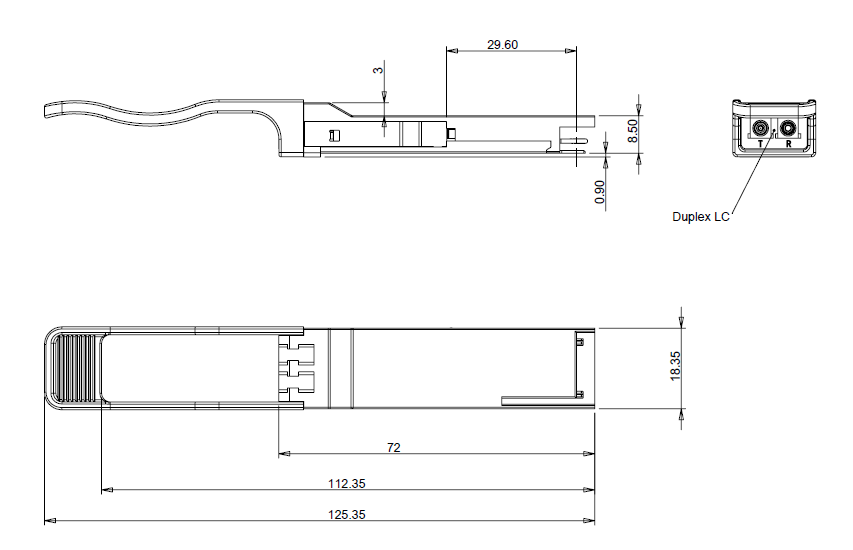

Dimensions mécaniques
